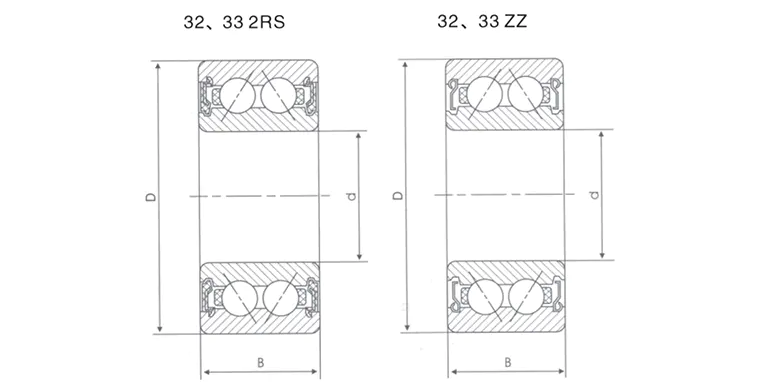

Alapösszetétel
Belső és külső gyűrűk: Precíziós, megmunkált pályák hornyokkal, általában magas szén -dioxid -króm acélból készülnek.
Kettős soros golyók: Két sor acélgömb egy meghatározott szögben van elrendezve, hogy elérjék a kétirányú terhelés megosztását.
Ketrec: Nylon, sárgaréz vagy acél, a golyók egyenletes eloszlásának biztosítása és a súrlódás csökkentése érdekében.
Érintkezési szög (α): Általában 15 °, 25 ° vagy 40 °, annál nagyobb a szög, annál erősebb a tengelyirányú terhelési kapacitás.
Különbségek az egysoros csapágyaktól
| Jellemzők | Egyetlen sor szögletes érintkező golyóscsapágy | Kettős soros szögletes érintkező golyóscsapágy |
| Terhelési irány | Egyirányú tengelyirányú sugárirányú | Kétirányú tengelyirányú sugárirányú |
| Merevség | Alacsonyabb | Magasabb (kettős soros támogatás) |
| Telepítési bonyolultság | Párban kell használni | Használja önállóan az összeszerelés egyszerűsítéséhez |
2.
- A kettős sor-szimmetrikus elrendezés mechanikai előnyei
Radiális terhelés: Két sor golyó sorban van a radiális erővel és csökkenti az egypontos feszültségkoncentrációot.
Tengelyirányú terhelés: Az érintkezési szög kialakítása bontja a tengelyirányú erőt sugárirányú erőre, és a kettős soros szerkezet mindkét irányban ellensúlyozhatja a tolóerőt.
Nyomatékterhelés: Az a képesség, hogy ellenálljon a felborulási pillanatnak, lényegesen jobb, mint az egysoros csapágyak.
- A kulcsfontosságú tervezési paraméterek befolyása
Érintkezési szög (α):
α = 15 °: Összpontosítson a radiális terhelésre (például a szivattyú berendezésekre).
α = 25 ° ~ 40 °: Összpontosítson az axiális terhelésre (például a szerszámgép orsóra).
Előterhelés beállítása: Távolítsa el a távolságot előzetes betöltéssel, javítsa a merevséget, de kiegyensúlyozza a hőmérséklet -emelkedés kockázatát.
- Anyagi és folyamatjavítás
Acélgömb anyag: A kerámia golyó (SI3N4) csökkentheti a súlyt és ellenáll a magas hőmérsékletnek.
Groove Polishing: A nano méretű felületkezelés csökkenti a súrlódásvesztést.
3. Tipikus alkalmazási forgatókönyvek
- Nagy pontosságú berendezés
Szerszámgép orsós: nagy merevségi követelmények kétirányú vágóerő alatt.
Ipari robotcsuklók: Dinamikus terheléseket hordoz több irányban.
- Nehéz terhelés és nagy sebességű kompatibilis forgatókönyvek
Gearbox: továbbítja a sugárirányú erőt és a tengelyirányú tolóerőt egyszerre.
Centrifugális kompresszor: stabilitási követelmények nagysebességű forgás mellett.
4. Kiválasztja és használja az ajánlásokat
Kiválasztási pontok
Terhelés típusa: Az axiális/radiális arány meghatározza az érintkezési szög kiválasztását.
Sebességkorlátozás: Lásd a korlátozási sebességet (DN értéket) a Csapágyak kézikönyvében.
Kenési módszer: Grease kenés (egyszerű karbantartás) vagy olajkenés (nagysebességű forgatókönyv).
Általános félreértések
Rossz előterhelés: A túlzottan megszilárdulás a hőmérséklet-emelkedést, a túllokozódás pedig rezgést okoz.
Vegyes párosítás: Kerülje a keverést az egysoros csapágyakkal, hogy egyenetlen erőt okozjon.
Karbantartási kulcs
Rendszeresen ellenőrizze a távolságot: Az előterhelésű erő a kopás után meghibásodhat.
Kenési ciklus: A zsírváltási intervallumot magas hőmérsékleti környezetben le kell rövidíteni.
